屋外用防音シート エコーバリア H10

ECB

この商品を購入する

特徴

  • 最大10〜40dBの騒音低減が可能であり、吸音性が高い。
  • 柔軟性が非常に高いために、ロール状に丸めて留めて搬送することが容易である。
  • 耐候性が非常に高く、雨天においても吸音性能は保持することができ、寒冷地や熱帯地域でも場所を選ばす長期間(〜5年程度)使用することが可能。
  • デザイン性に優れているために、清潔感ある環境を保持することができます。
  • 吸音性のある防音シートですので、反響音を低減させる効果があります。
  • 非常に簡易的に仮設資材に取り付けることができます。

用途

屋外、室内の仮設設備、工事現場などの騒音対策

素材説明

シート素材:PVC(ポリ塩化ビニル) 内部吸音材:再生コットン

商品説明

エコーバリアは、工事現場や仮設設備などの単管や金具などに容易に取り付けすることができる防音材です。欧米などでは広く一般的に使用されている耐候性に優れ、一般的な工事現場で使用される防音シートは、いわゆる遮音シートです。現場内で発生した騒音を外部に漏れないように措置が取られています。つまり一般的な防音シートで遮られた騒音は反射し工事現場の上部(空)へ逃げる仕組みとなります。しかし、エコーバリアは吸音材の入った防音シートとなるので、騒音を吸収しながら遮るために、室内工事、狭小区域での防音対策が可能です。特に室内での騒音対策は、反響音が大きくなることが多く、非常に環境が悪くなることが懸念されます。しかし、エコーバリアは騒音の発生源側に吸音対策をし、外部側に遮音対策を施しているために、騒音源の反響音を抑制して内部の作業環境改善を行うことが可能となります。

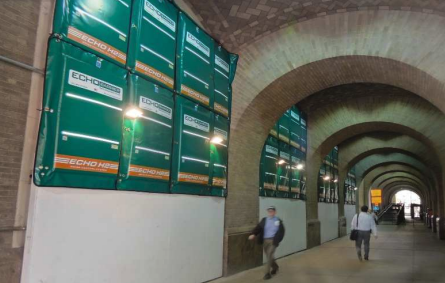

スクリーンショット-2018-10-22-14.05.55

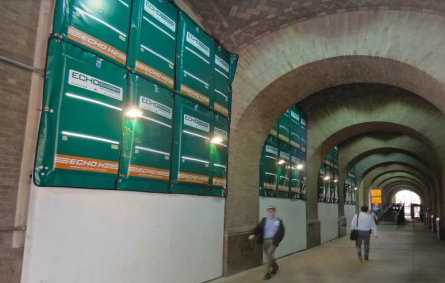

ワールドトレードセンタ地下での設置例

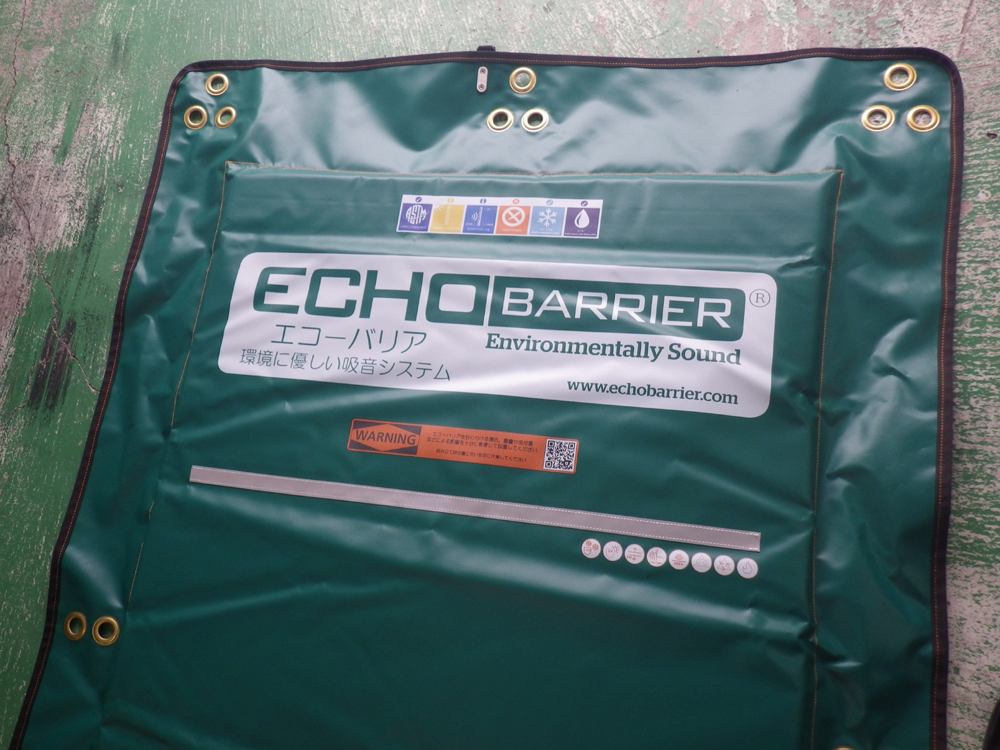

エコーバリアは表面を非常に丈夫なPVC(ポリ塩化ビニル)ターポリンで縫製されており、非常に丈夫に作られています。汚れた際も中性洗剤で洗い落とすことができ、繰り返し清潔に使用することができるので、作業環境の美観を損ねることがありません。

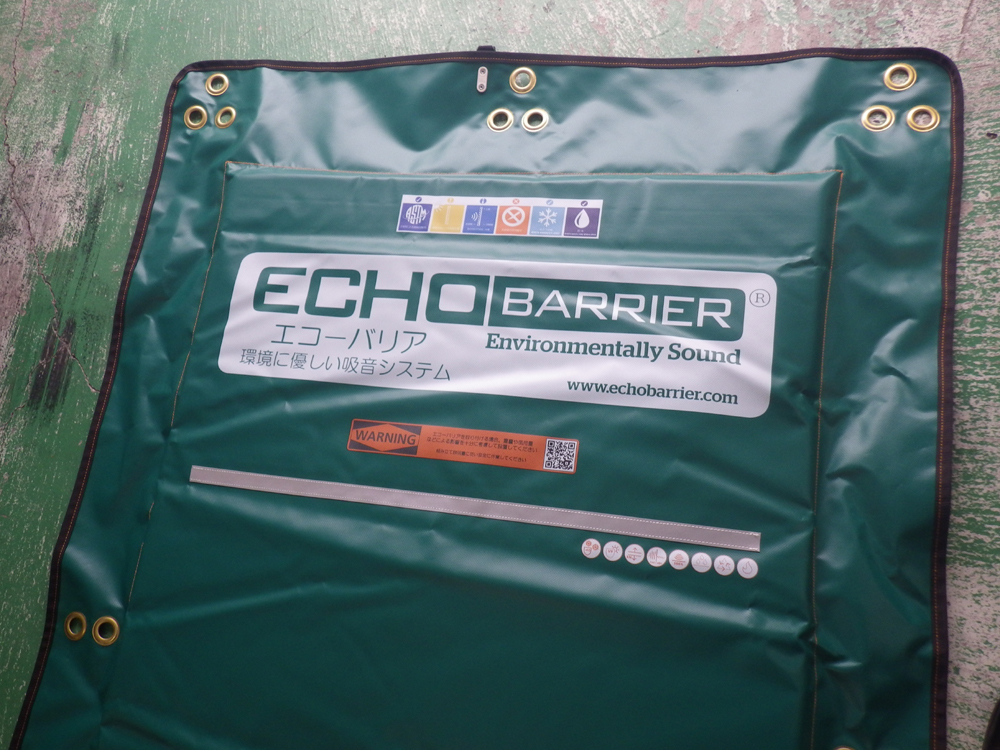

エコーバリア上部

エコーバリアは、中音域の騒音吸収性が非常に高い特性を持っているために、人の気になる音域を有効的に吸収することができます。

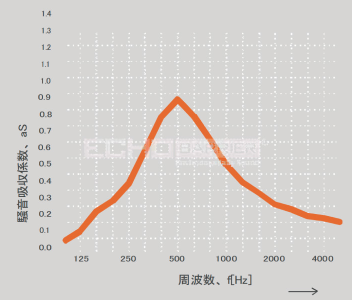

騒音吸収係数グラフ

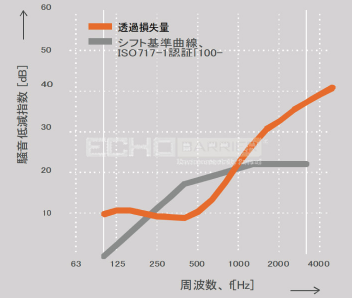

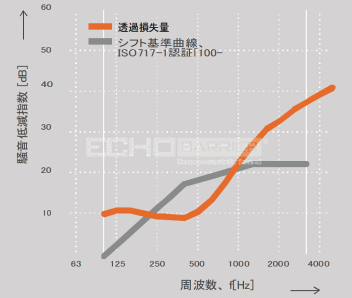

騒音低減グラフ



騒音吸収グラフ

スクリーンショット-2018-10-22-14.11.31



エコーバリア H10仕様

寸法(設置時)  H2050㎜×W1335㎜
 寸法(収納時) ロール状:直径400㎜×L1335㎜
 重量 約6.1kg
シート素材 PVC
吸音材 吸音フォーム
 最大騒音低減(ラボテスト値)40.1 dB
 最大騒音吸収(ラボテスト値) 96%
 耐水試験規格 BSEN 60529:1992 IPX6/9
 耐火試験規格 BS 7837-1996
 防塵試験規格 BSEN 60529-1992

耐寒試験規格 (結果)

BSEN 60068/2/1:2007(-40°)

引張試験規格 (結果)

ISO 17025

(垂直方向5.52 kN 水平方向1.34 kN)

UV耐性

3年(アメリカ、カナダ)、5年(他国)

安全機能

夜間反射縞、ハザードアイコン

簡単設置

1人で30秒組立(組立キット)、 巻き可能

設置工具

クリーニング

パワーウォッシュ

盗難防止

盗難防止用ケーブル、データタグ

識別コード部品番号

固有のRFID番号

カラーオプション

リクエスト次第

製造業者の保証

1年

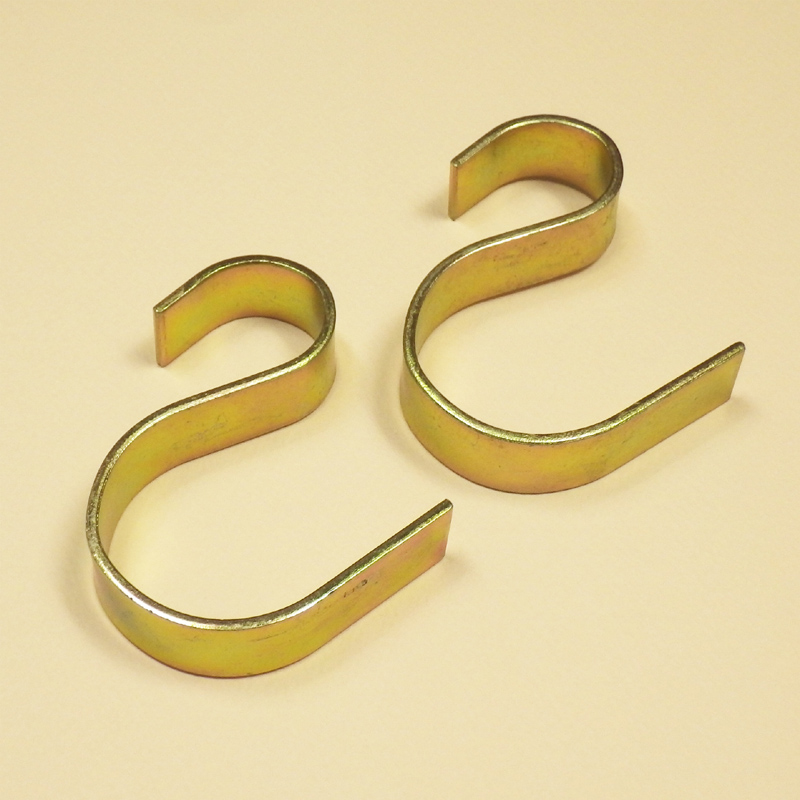

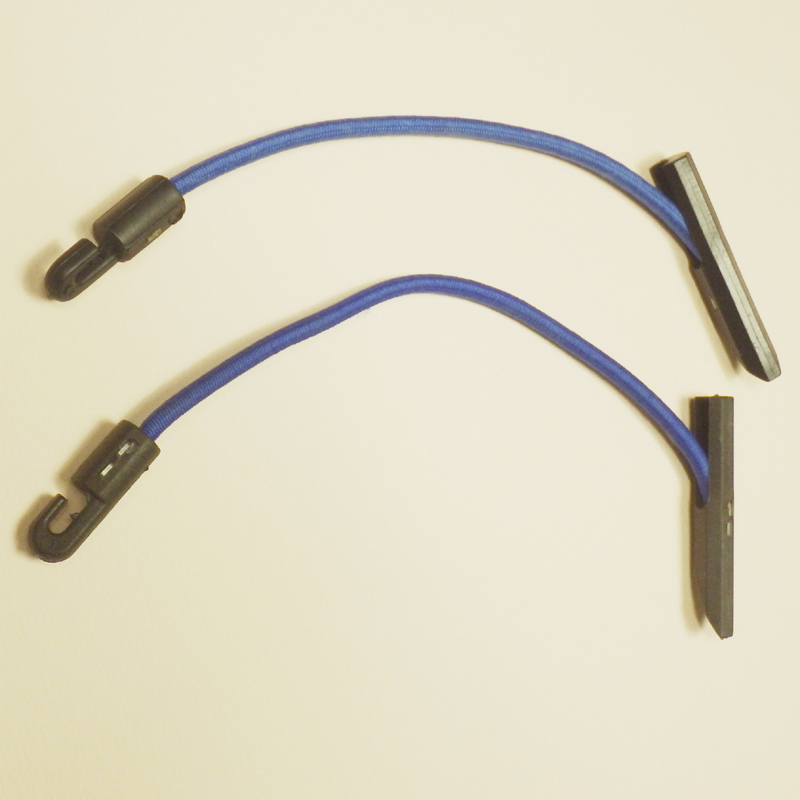

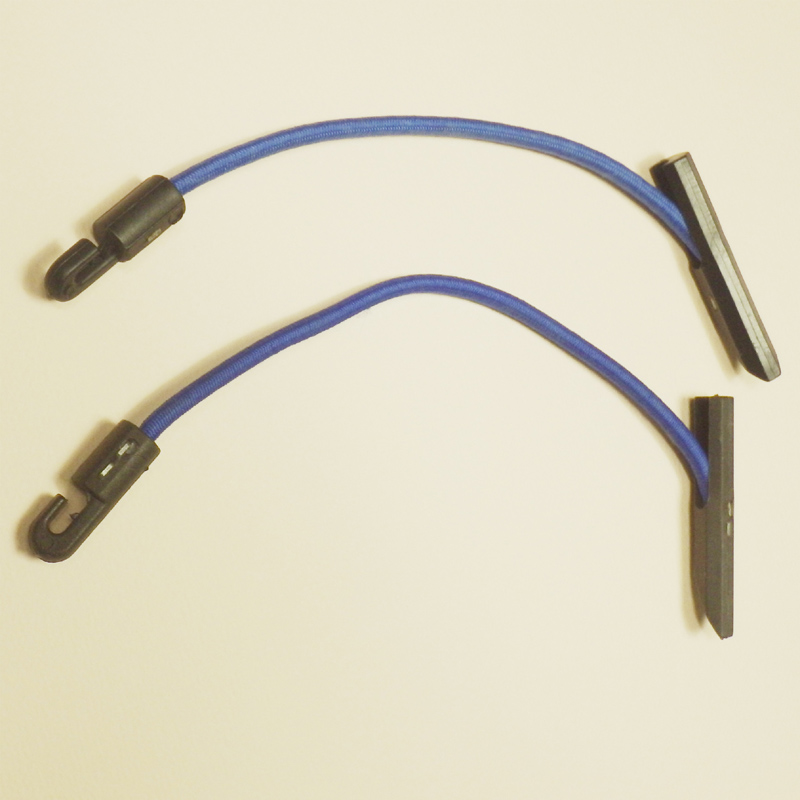

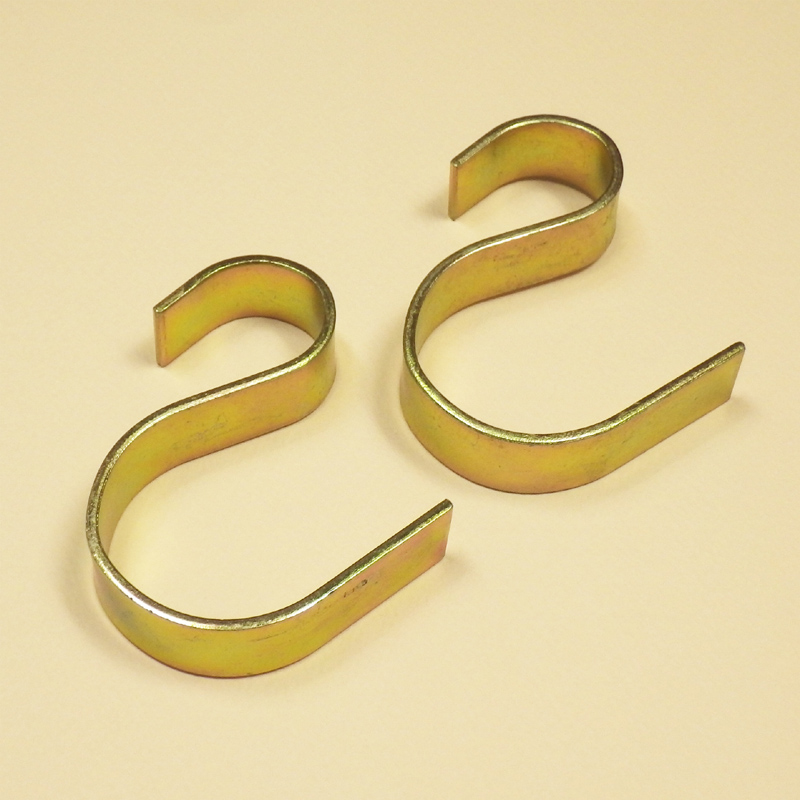

また、仮設資材、外部への取り付けは、フックとバンジーが各2個付属品としてありますので、容易に取り付けすることができます。



エコーバリアは、非常に簡単に撤去することができます。

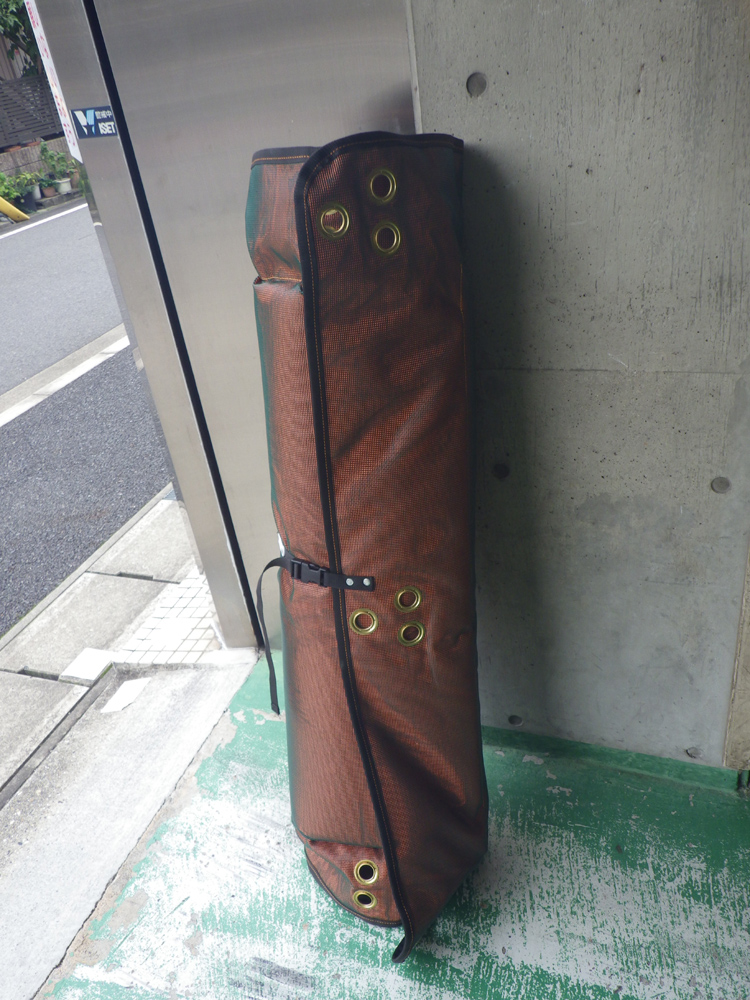

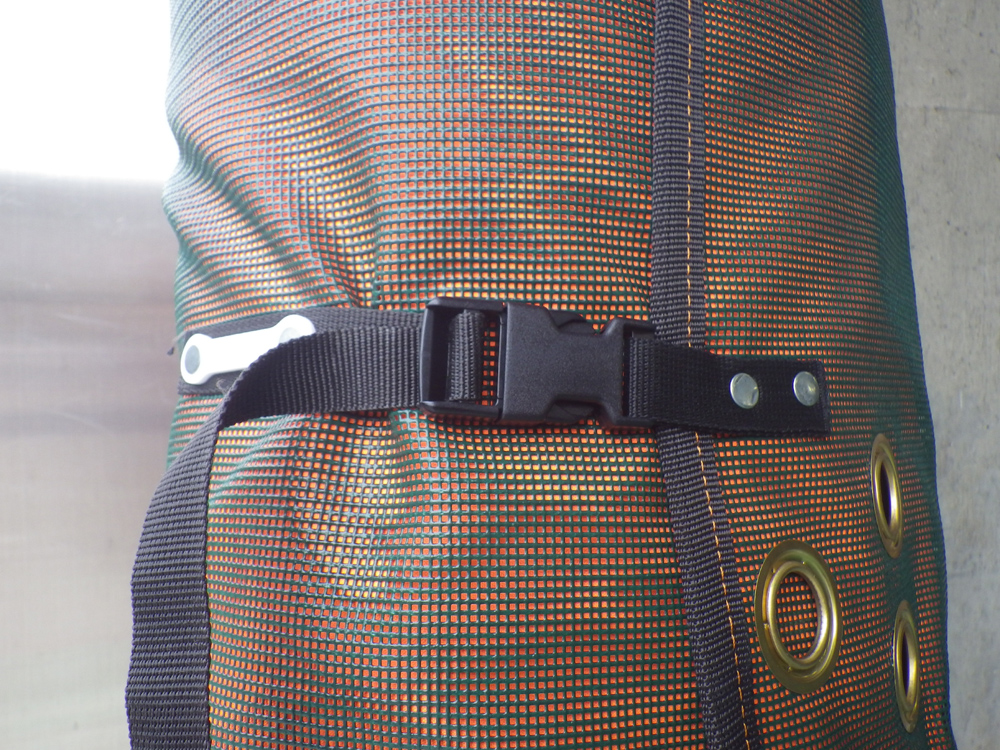

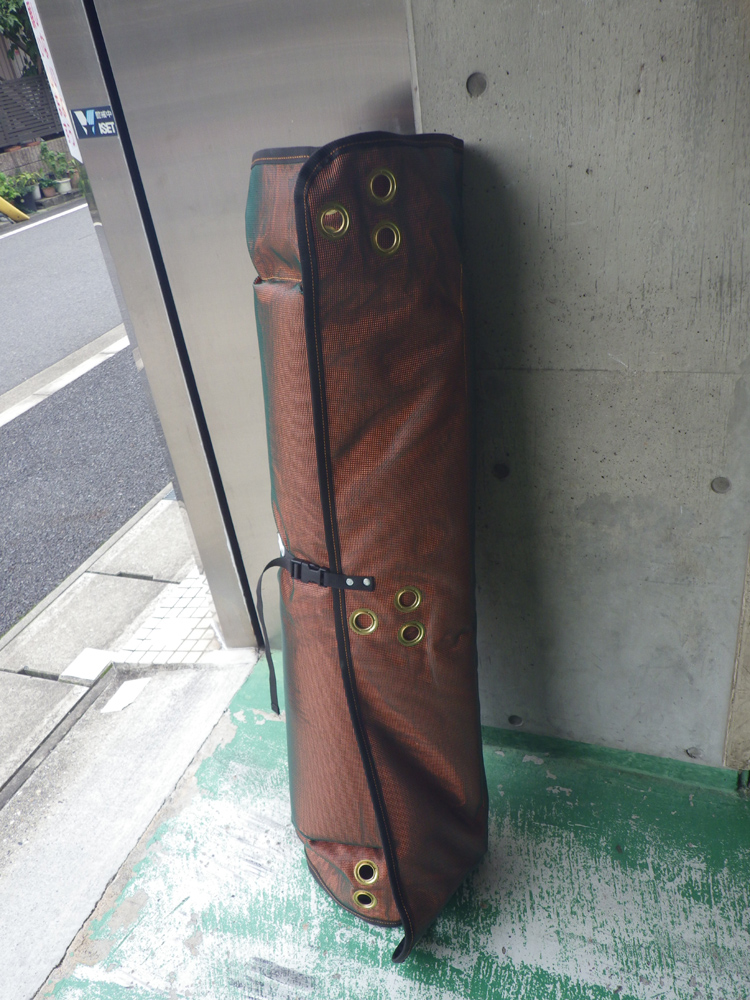

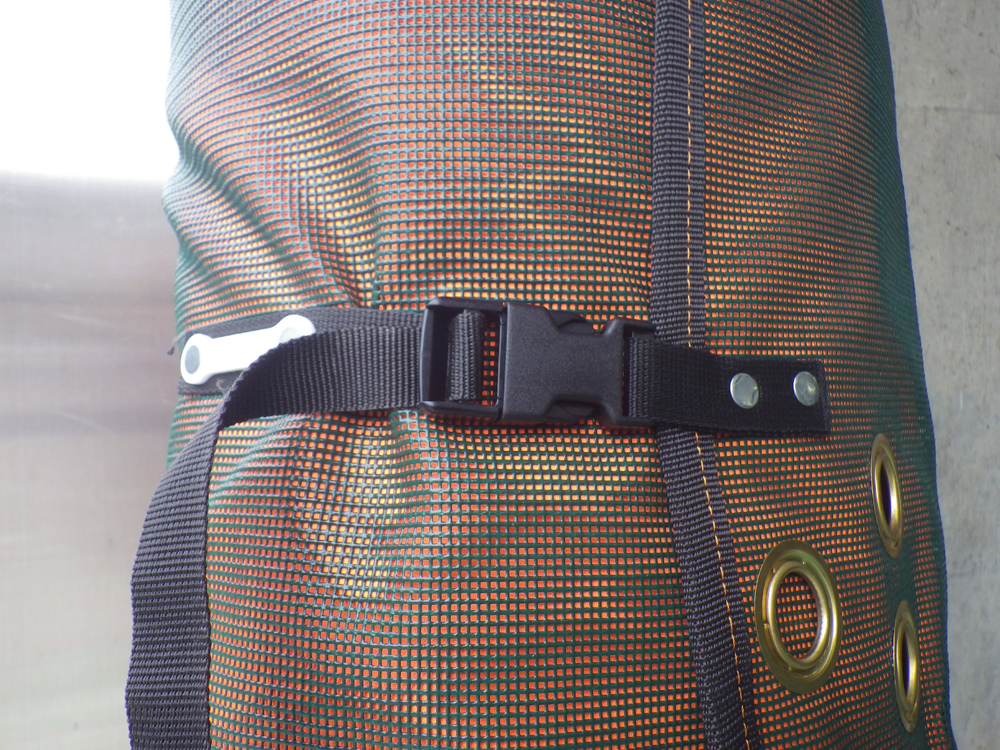

裏側(オレンジのシートとメッシュの面)にベルトとアタッチメントが付いており、エコーバリアを巻いて止めるだけで簡単に持ちやすく撤去作業ができます。

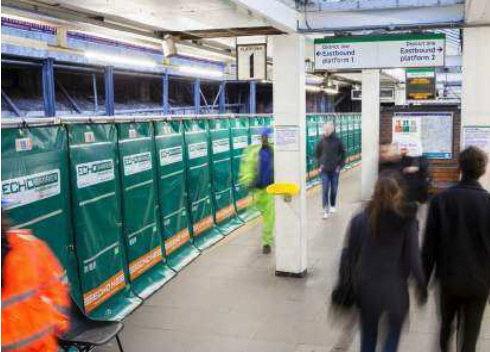

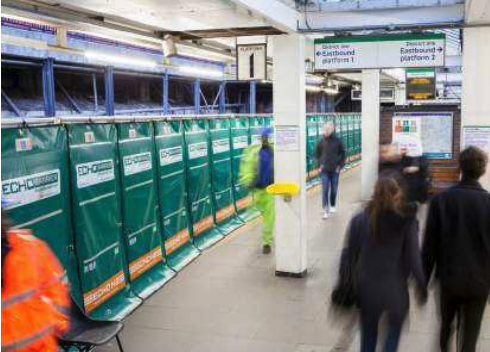

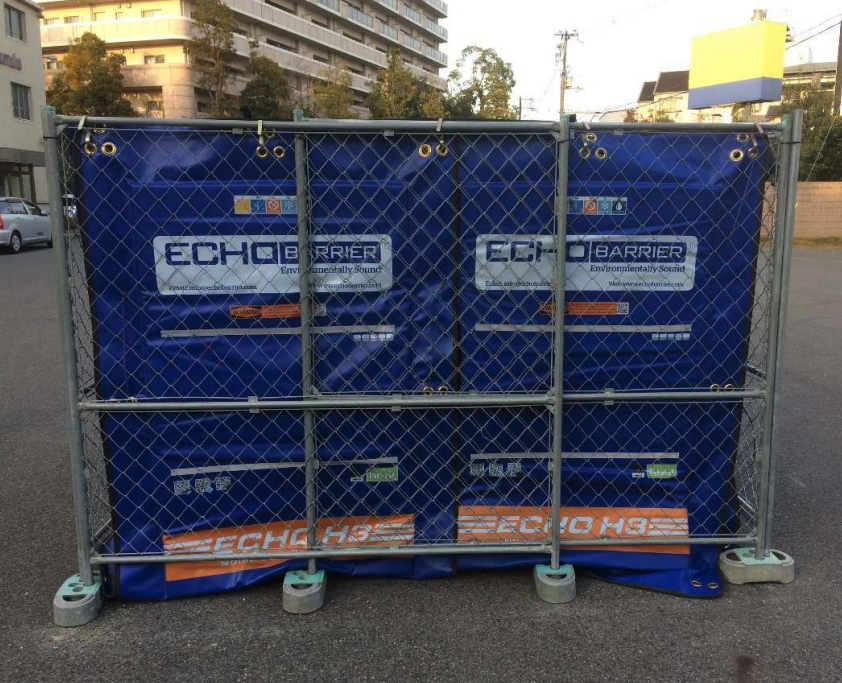

工事関連のエコーバリア 騒音対策

スクリーンショット-2018-10-19-15.38.42

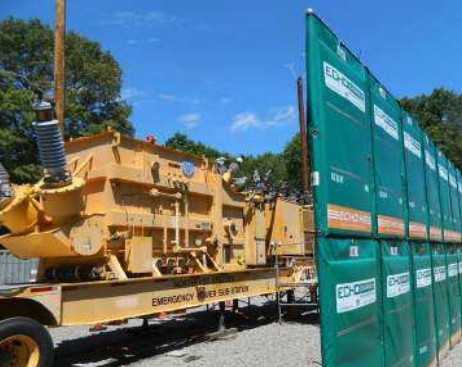

スクリーンショット-2018-10-19-15.40.22

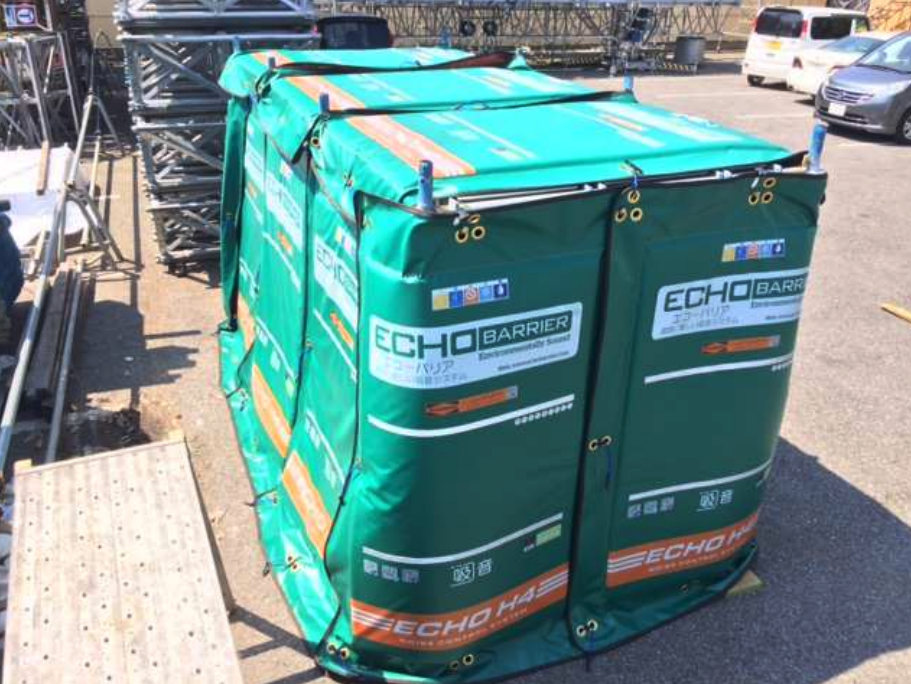

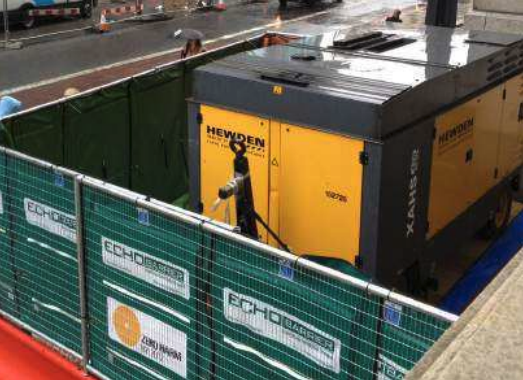

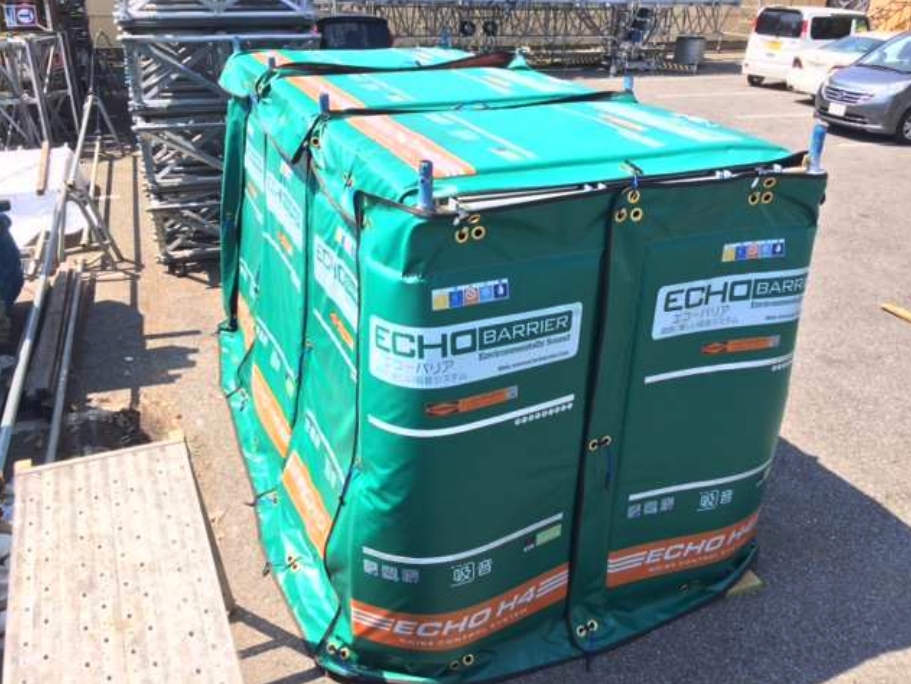

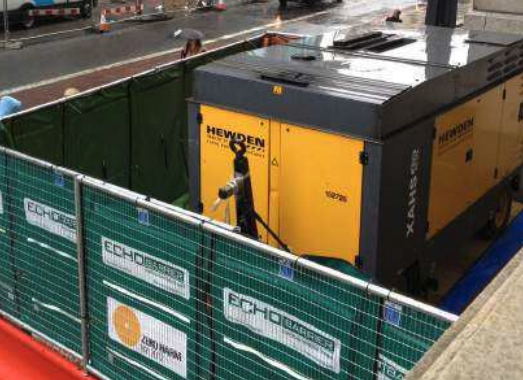

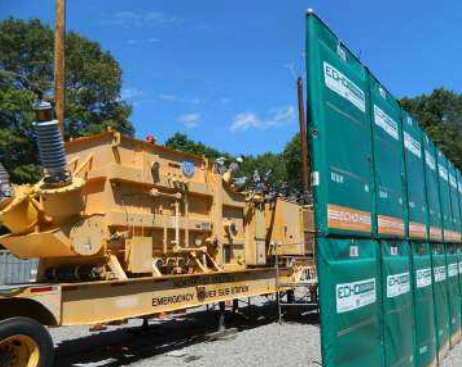

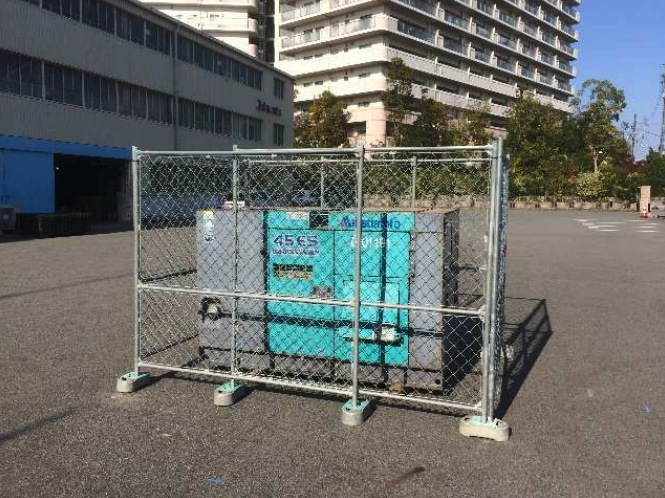

設備機械へのエコーバリアの騒音対策例

スクリーンショット-2018-10-19-15.42.46

スクリーンショット-2018-10-19-15.39.52

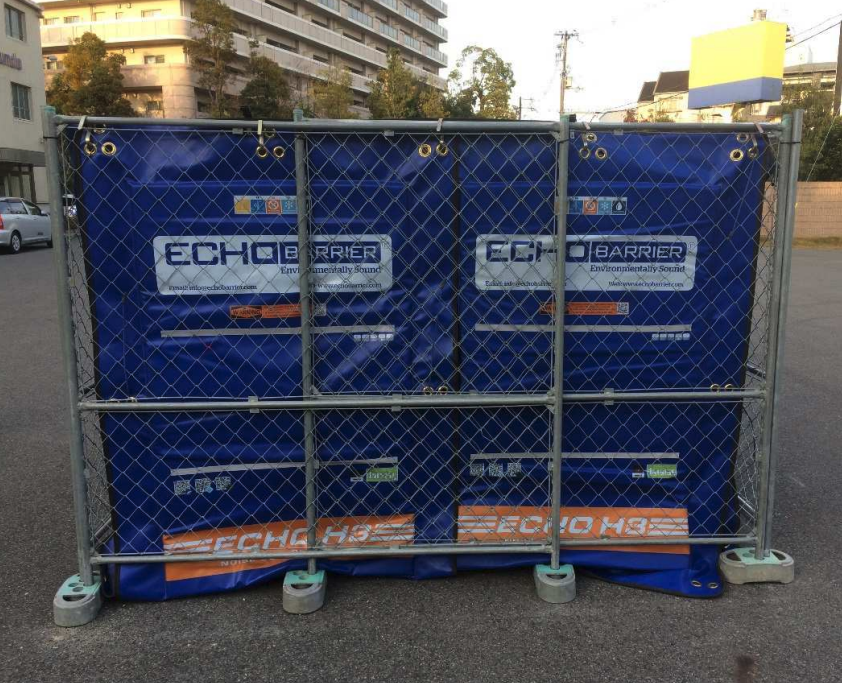

スクリーンショット-2018-10-19-15.41.48
