音響透過損失の表の見方

音響透過損失は、試験されたものがどのくらい音を透過するかを測定したものです。遮音材の性能を表します。

水平方向（X軸）は、音の周波数（Hz）を表します。左側の周波数の低い数値がいわゆる低音、右に行くに従い高音域になります。４４０Hz辺りの音域がピアノの鍵盤の中央に位置すると考えてください。（４４０Hzがラの音の高さとして決められています）

垂直方向（Y軸）は、どのくらい音の透過がどのくらいかを示したものです。上位にあれば遮った音圧（デシベルｄB）が高い事を示します。

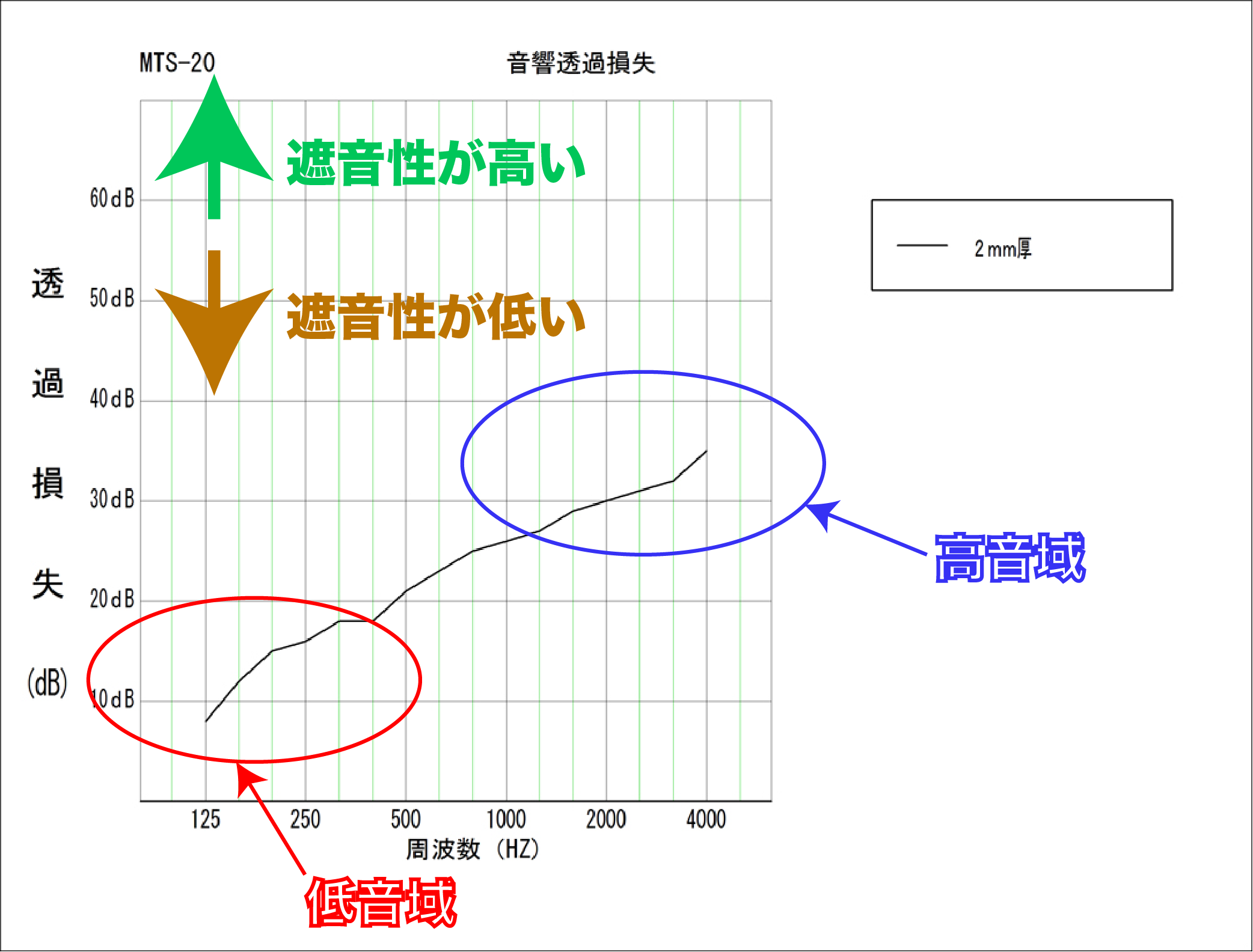

ここでは、早川ゴム(株)遮音シートMTSの音響透過損失のサンプルとして掲載させていただきます。
