カルムーンシート

CM
CM

この商品を購入する

特徴

  • 不燃性の樹脂(UL94V-0相当)と各種金属の組み合わせにより、各種用途で不燃性を取得しています。
  • 貼るだけで施工できます。
  • 現場で切断することができ、軽くて作業性も優れます。
  • RoHS、ELV、EU指令:2009/251/ECに適合しています。

用途

船舶、バイク、車、鉄道、航空機、空調、ダクト

素材説明

塩素化ポリエチレン系樹脂に粘着層を有しています。一部製品に金属層を設けています。

商品説明

カルムーンシートは、振動エネルギーを摩擦熱として効率よく変換することができます。固体伝播音となる振動を低減し、騒音を抑制します。動力部から発生する固体伝播音は、躯体部などから振動が伝達して、部屋や壁面などから発生する音を貼り付けることで騒音対策を行います。



カルムーンシートの制振性能測定データ

[測定方法] 厚み1.6ミリのSPC鋼板に防音材を貼り合せし、JIS G 0602準拠、中央加振法にて測定(20℃)半値幅法にて損失係数を算出。



不燃認定

カルムーンシートは難燃性の樹脂(UL94V-0相当)と各種金属の組み合わせにより、各種用途で不燃認定を取得しております。



建築関連認定 適合製品:305K03S 305K58

認定機関国土交通省(NM-0767)



船舶関連認定 適合製品:305K58

認定機関

日本海事協会(NK)(06FPA35CV)

EC TYPE EXAMINATION(MED)

国土交通省(JG)

認定名

難燃性上張り材

一次甲板床張り材



鉄道関連認定 適合製品:305K03S

試験期間社団法人 日本鉄道車両機械技術協会
認定名鉄道用車両用材料の燃焼性規格「不燃性」



航空機関連認定 適合製品:305K03S:RSSK25

試験規格FR PART25.853(a)[Amdt.25-116]付録F Part1



電機製品関連認定 適応製品:305K03S、RSSK25

試験規格



UL94

試験機関株式会社UL Japan
試験結果

30503S:V-0相当

RSSK25:V-1相当



簡単施工/薄い、軽量

 一般タイプ船舶タイプアルミタイプ
重量3.8kg/㎡6.9kg/㎡

3.4kg/㎡

厚み1.3mm1.3mm1.9mm



環境に優しい

・各業界の物質規制に適合

カルムーンシートはCd,Pd,Hg,Cr+6,PBB,PBDE,DMFについて各物資規制RoHS(電気電子機器に含まれる特定有害物資使用制限指令)、ELV(廃自動車指令)、EU指令:2009/251ECに適合しています。



・低いVOC放出量

シックハウス症候群の原因の1つとされるVOC放出量は厚生労働省の指針よりも非常に低いレベルに抑えられています。



用途例と効果

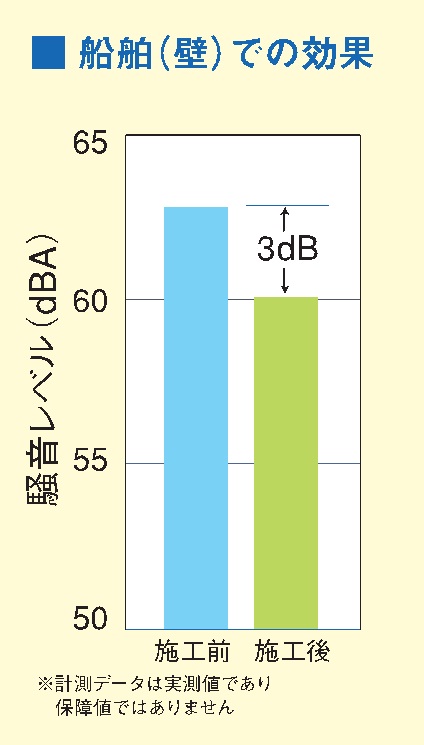

船舶

*計測データは実測値であり保証値ではありません。

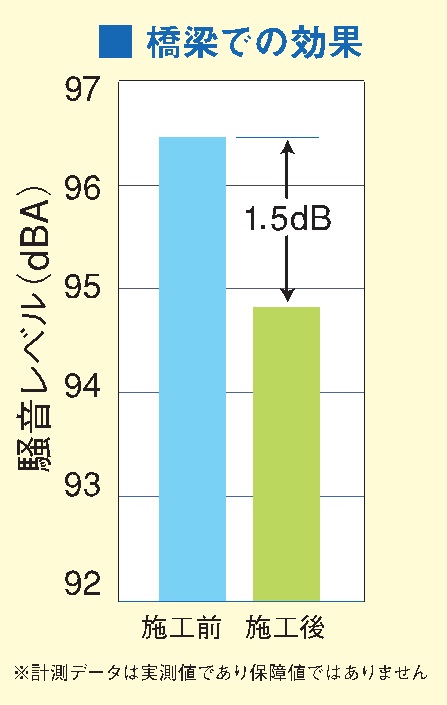

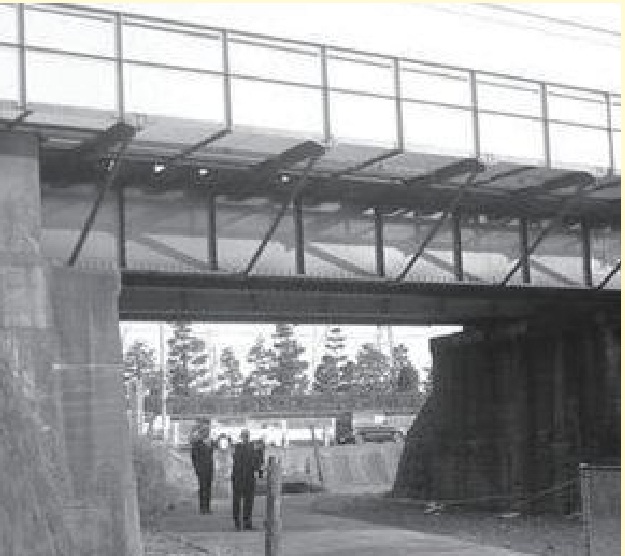

橋梁



*計測データは実測値であり保証値ではありません。

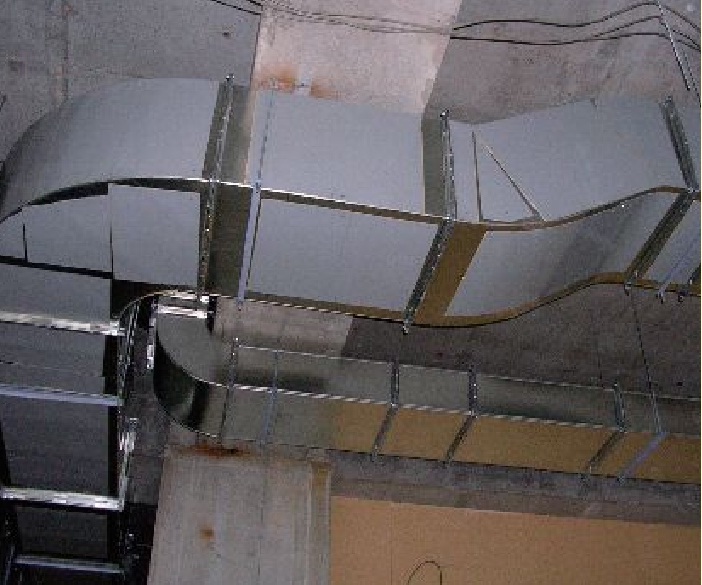

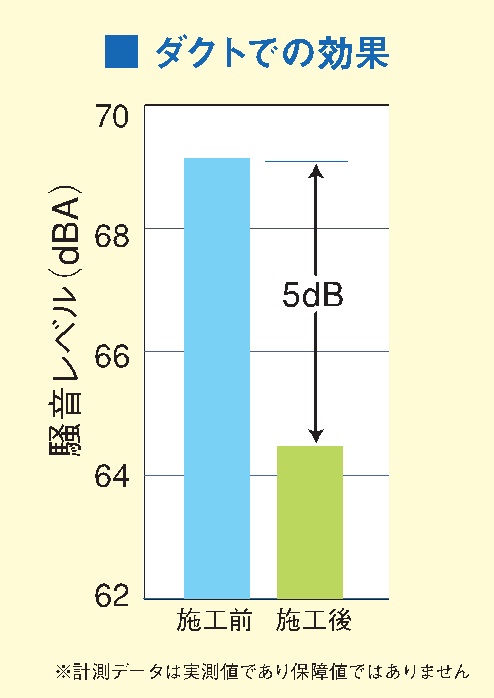

ダクト



*計測データは実測値であり保証値ではありません。



入数と規格寸法

品名

(品番)

カルムーンシート

一般タイプ

(305K03S)

カルムーンシート

樹脂タイプ

(KS-690)



カルムーンシート

アルミタイプ

(RSSK25)

入数30枚/ケース60枚/ケース25枚/ケース
幅*長さ(mm)300*500175*690300*500



商品規格



品名

(品番)

カルムーンシート

一般タイプ

(305K03S)

カルムーンシート

樹脂タイプ

(KS-690)

カルムーンシート

アルミタイプ

(RSSK25)

サイズ

重量

材質金属層

塗装溶融亜鉛

めっき鋼板

-アルミニウム
樹脂層

塩素化ポリエチレン系

樹脂

塩素化ポリエチレン系

樹脂

塩素化ポリエチレン系

樹脂

厚み金属層

0.3ミリ

-0.2ミリ
樹脂層1ミリ0.55ミリ1.7ミリ
総厚み1.3ミリ0.55ミリ1.9ミリ
金属層シルバー-シルバー
樹脂層ベージュベージュベージュ

重量

(kg)

1枚0.6kg0.1kg0.5kg
1ケース17kg7kg13kg



使用範囲

品名

(品番)



カルムーンシート

一般タイプ

(305K03S)

カルムーンシート

樹脂タイプ

(KS-690)

カルムーンシート

アルミタイプ

(RSSK25)

使用範囲使用温度範囲60℃以下60℃以下80℃以下
曲面使用



不燃、難燃規定

品名

(品番)

カルムーンシート

一般タイプ

(305K03S)

カルムーンシート

樹脂タイプ

(KS-690)

カルムーンシート

アルミタイプ

(RSSK25)

不燃、



難燃認定

建築

建築基準法「不燃認定」

-

-

船舶

「難燃上張り材」「一次甲板床貼材」

---

鉄道車両

鉄道車両用材料の燃焼性規格「不燃性」

--

航空機

FR PART25.853(a)[Amdt.25-116]付録F Part1

-

電機製品

UL94

V-0相当-V-0相当



物質対応規制

品名

(品番)

カルムーンシート

一般タイプ

(305K03S)

カルムーンシート

樹脂タイプ

(KS-690)

カルムーンシート

アルミタイプ

(RSSK25)

物質規制対応



RoHS
ELV

EU指令:

2009/251/EC



カルムーンシートの施工方法・注意事項



Tweet about this on TwitterShare on Facebook

CM

カルムーンシート  (CM)

貼り合わせタイプの拘束型制振シートです。軽量、薄肉にもかかわらず、高い振動吸収性能を発現するカルムーンシートは、鉄道騒音をはじめとして、様々な分野の振動対策、騒音対策として使用されております。しかも樹脂自体に粘着性があるので、誰でも簡単に施工できます。
振動や振動による騒音問題解決に是非お試しください。

通常、営業3日以内に出荷できます。

Tweet about this on TwitterShare on Facebook
注文番号 タイトル 販売価格(税込)
在庫状態 数量 単位
CM-305 カルムーンシート 305K03S 300*500 30枚入り ¥62,700
在庫有り ケース
CM-KS カルムーンシート KS-690 175*690 60枚入り ¥118,800
在庫有り ケース
CM-RSSK25 カルムーンシート RSSK25 300*500 25枚入り ¥112,200
在庫有り ケース
